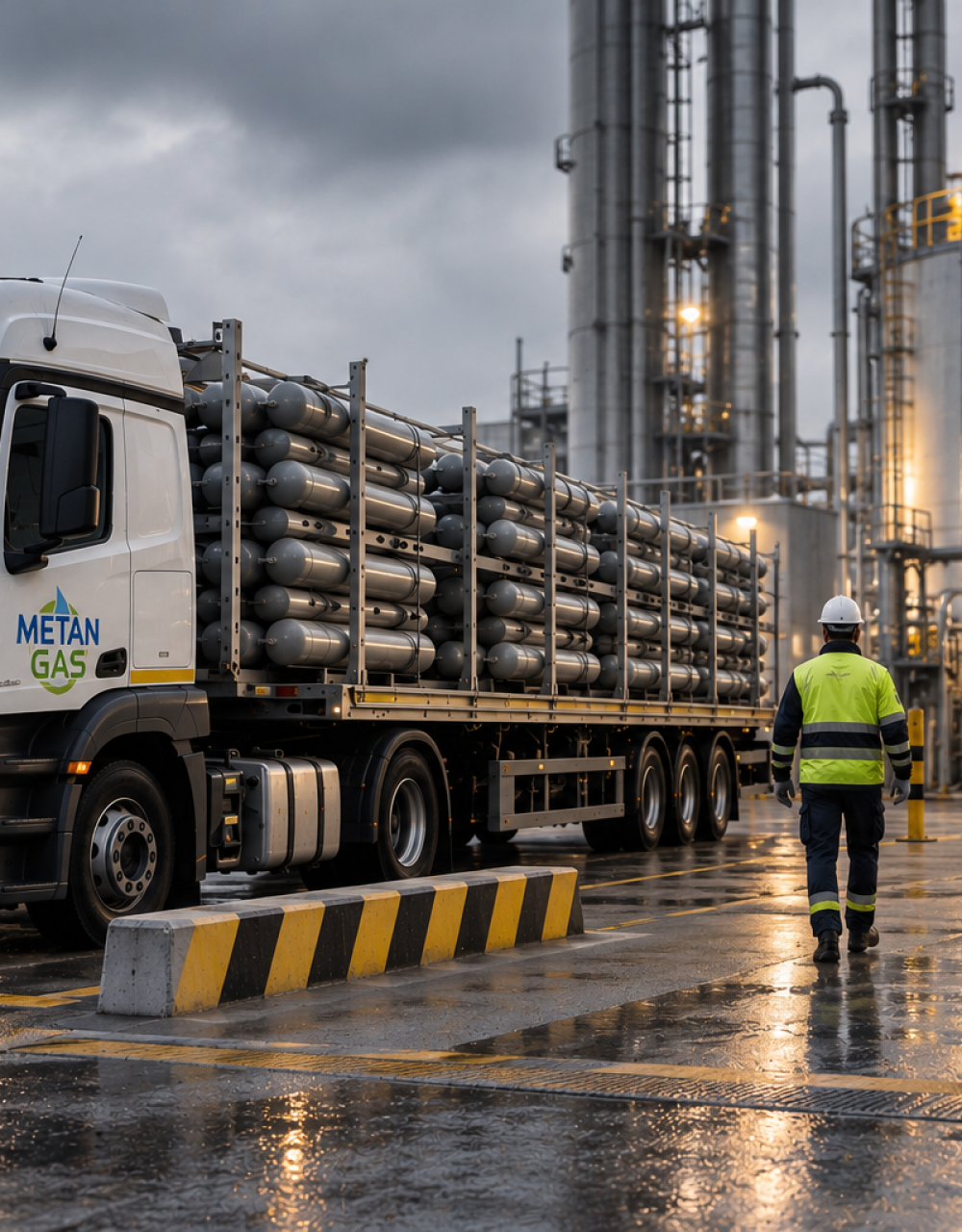

Carro Bombolaio requisiti di sicurezza in Stabilimento: Area di Sosta, Distanze, ATEX e Requisiti della Linea Guida CIG 17
Prima di autorizzare una fornitura con carro bombolaio, un RSPP o un responsabile HSE deve verificare i requisiti di sicurezza dell’installazione: dove sosta il mezzo, quali distanze rispettare, come classificare la zona ATEX. Questi requisiti non sono discrezionali, ma fissati dalla Linea Guida CIG 17 e dal DM 3 febbraio 2016, con la classificazione delle atmosfere esplosive che deriva dal Titolo XI del D.Lgs. 81/08. Questa guida traduce quei riferimenti normativi in requisiti operativi concreti, con le distanze reali e i criteri da verificare prima di dire sì.
Il Quadro Normativo: CIG 17, DM 2016 e D.Lgs. 81/08
I requisiti di sicurezza per un carro bombolaio in stabilimento derivano dall’intreccio di tre riferimenti normativi, ciascuno con un ruolo preciso.
Linea Guida CIG 17. Il documento tecnico di riferimento è la Linea Guida n. 17 del Comitato Italiano Gas, intitolata “Le forniture di emergenza di gas naturale mediante carro bombolaio e/o veicolo cisterna”. Definisce i criteri per l’installazione e l’esercizio in sicurezza dei carri bombolai presso lo stabilimento da alimentare. Il CIG è l’ente federato UNI competente per la normazione tecnica nel settore gas, con informazioni sul sito ufficiale cig.it.
DM 3 febbraio 2016. La Linea Guida CIG 17 rinvia alla regola tecnica di prevenzione incendi approvata con il Decreto del Ministero dell’Interno del 3 febbraio 2016, pubblicato in Gazzetta Ufficiale n. 35 del 12 febbraio 2016. La Sezione IV del decreto disciplina specificamente l’alimentazione diretta di reti da veicoli adibiti al trasporto di gas naturale, ed è da qui che derivano le distanze di sicurezza. Il testo coordinato è consultabile sul sito dei Vigili del Fuoco.
D.Lgs. 81/08, Titolo XI. La classificazione delle zone a rischio di formazione di atmosfera esplosiva (ATEX) segue il Titolo XI del Testo Unico sulla Sicurezza, il D.Lgs. 81/2008. È il riferimento per definire le zone pericolose attorno al punto di scarico e per stabilire i requisiti delle attrezzature installabili in quelle aree.
La combinazione di questi tre riferimenti definisce cosa serve, in concreto, per installare un carro bombolaio in sicurezza. Il rispetto integrale del quadro è anche parte della normativa ADR che regola il trasporto del gas fino allo stabilimento.
Area di Sosta del Carro Bombolaio: Requisiti Operativi
L’area di sosta è il primo elemento da progettare. La Linea Guida CIG 17 e il DM 3 febbraio 2016 fissano requisiti precisi sulla sua ubicazione e conformazione.
Ubicazione
L’area per la sosta del carro bombolaio deve essere collocata in posizione che renda facile e sicuro l’accesso e l’uscita dei veicoli. La normativa privilegia esplicitamente l’ubicazione entro aree già recintate all’interno dello stabilimento o dell’impianto da alimentare. Se l’area è in prossimità della carreggiata, servono le autorizzazioni delle autorità competenti, garantendo comunque le distanze di sicurezza previste.
Conformazione dell’area
L’area di sosta deve rispettare requisiti concreti:
- Pendenza massima dell’1%, per evitare movimenti incontrollati del veicolo
- Bonifica da elementi di innesco: la zona di scarico deve essere sgombra da elementi che possano favorire l’innesco di miscele o apportare carico d’incendio in caso di incidente
- Area sgombra da vegetazione: deve essere garantita un’area di ampiezza complessiva non inferiore a 7 metri dalla proiezione orizzontale del veicolo, mantenuta priva di vegetazione che possa costituire pericolo di incendio
- Concentrazione dei mezzi: i carri bombolai devono essere concentrati in una zona di scarico appositamente predisposta
Questi requisiti sull’area sono spesso il primo punto che un RSPP verifica, perché determinano la fattibilità stessa dell’installazione sullo spazio disponibile in stabilimento.
Distanze di Sicurezza: i Valori del DM 3 Febbraio 2016
Le distanze di sicurezza sono il cuore della valutazione HSE. La Sezione IV del DM 3 febbraio 2016 distingue tra due configurazioni, con valori diversi.
Alimentazione diretta e continuativa della rete
Durante lo stazionamento del veicolo per l’alimentazione della rete utente, le distanze di sicurezza da rispettare sono:
- Distanza di protezione: 10 metri
- Distanza di sicurezza interna: 10 metri
- Distanza di sicurezza esterna: 20 metri
Le distanze si misurano tra i punti più vicini dei perimetri relativi a fabbricati, manufatti, aree di contenimento e l’area di sosta del veicolo. La distanza di sicurezza esterna intercorre verso i fabbricati esterni allo stabilimento, quella interna verso gli elementi pericolosi interni all’impianto.
Distanze dalle linee elettriche aeree
Il carro bombolaio e gli impianti di alimentazione non devono essere ubicati sotto linee elettriche aeree. Le distanze minime dalla proiezione verticale del conduttore più vicino sono:
- 15 metri per linee con tensione superiore a 1 kV e fino a 30 kV
- 30 metri per linee con tensione superiore a 30 kV
Va inoltre mantenuta una distanza di almeno 20 metri dalle rotaie ferroviarie.
Maggiorazione per fabbricati vulnerabili
Un dettaglio che sfugge spesso: le distanze di sicurezza devono essere aumentate del 50% se i fabbricati da proteggere, interni o esterni, presentano caratteristiche di particolare vulnerabilità secondo quanto specificato dal decreto. È un punto da verificare caso per caso in fase di valutazione.
🏭 Vuoi verificare se il tuo stabilimento ha gli spazi e le distanze per una fornitura con carro bombolaio?
Metangas supporta la valutazione di conformità e la progettazione dell’installazione secondo CIG 17 e DM 2016. Richiedi una valutazione tecnica:
Classificazione ATEX della Zona di Scarico
La classificazione ATEX è l’elemento su cui l’RSPP concentra maggiore attenzione, perché determina i requisiti delle attrezzature e le procedure di lavoro nell’area.
Il riferimento normativo
La classificazione delle zone a rischio di formazione di atmosfera esplosiva segue il Titolo XI del D.Lgs. 81/08 e le sue norme tecniche di riferimento. Per i gas infiammabili, come il metano, le zone si classificano in:
- Zona 0: atmosfera esplosiva presente in modo continuo o per lunghi periodi
- Zona 1: atmosfera esplosiva probabile durante il normale funzionamento
- Zona 2: atmosfera esplosiva improbabile e, se presente, di breve durata
Attorno al punto di scarico del carro bombolaio e agli sfiati dei dispositivi di sicurezza si genera tipicamente una zona classificata, la cui estensione dipende dalla portata, dalla pressione e dalla configurazione dell’impianto.
Implicazioni operative
La classificazione ATEX ha conseguenze dirette:
- Le attrezzature elettriche e non elettriche installate nella zona classificata devono essere certificate ATEX per la categoria corrispondente
- Gli sfiati dei dispositivi di scarico vanno posizionati ad altezza non inferiore a 3 metri dal piano di campagna e nel rispetto delle distanze di sicurezza interne
- La zona a 2 metri attorno all’impianto di preriscaldo e decompressione, se non compresa nell’area delimitata dei carri bombolai, deve essere anch’essa delimitata con transenne o funi
- Le procedure di lavoro nell’area devono tenere conto del rischio esplosione, con divieto di sorgenti di innesco
La distanza minima tra carro bombolaio e apparecchi di preriscaldo è determinata proprio dalla classificazione delle zone a rischio di atmosfera esplosiva secondo il Titolo XI del D.Lgs. 81/08.
Requisiti Impiantistici e di Monitoraggio
Oltre a spazi e distanze, la Linea Guida CIG 17 e il DM 2016 prevedono requisiti sull’impianto e sul monitoraggio.
Valvole di sicurezza. Il sistema deve disporre di almeno 2 valvole di sicurezza e almeno 2 dischi di rottura, con le valvole tarate a una pressione pari al 110% della pressione di esercizio del veicolo. Gli scarichi vanno convogliati nel rispetto delle distanze di sicurezza interne.
Sistema di rilevamento. Il carro bombolaio in sosta durante l’alimentazione della rete deve essere monitorato tramite sistema di rilevamento di fughe di gas e incendio, collegato a dispositivi di segnalazione ottica e acustica.
Sistemi di gestione certificati. La Linea Guida CIG 17 richiede che il fornitore del servizio disponga di sistemi di gestione certificati da organismo accreditato: qualità (UNI EN ISO 9001), ambiente (UNI EN ISO 14001) e sicurezza dei lavoratori. Le norme tecniche sono pubblicate dall’Ente Nazionale Italiano di Unificazione.
Questi requisiti sono ciò che distingue un fornitore qualificato da uno che espone lo stabilimento committente a responsabilità. Per l’analisi dei criteri di scelta, vedi la guida su come scegliere un fornitore di carri bombolai.
Checklist di Verifica per RSPP e HSE
Prima di autorizzare l’installazione, i punti da verificare in sintesi:
- Area di sosta con pendenza massima 1% e accesso/uscita sicuri
- Ubicazione preferibilmente entro area già recintata dello stabilimento
- Area sgombra da vegetazione per almeno 7 m dalla proiezione del veicolo
- Distanza di protezione 10 m, sicurezza interna 10 m, sicurezza esterna 20 m (alimentazione rete)
- Verifica dell’eventuale maggiorazione del 50% per fabbricati vulnerabili
- Distanze da linee elettriche: 15 m (1-30 kV) o 30 m (>30 kV)
- Distanza minima 20 m da rotaie ferroviarie
- Classificazione ATEX della zona di scarico secondo Titolo XI D.Lgs. 81/08
- Attrezzature certificate ATEX nelle zone classificate
- Sfiati ad altezza minima 3 m dal piano di campagna
- Sistema di rilevamento fughe di gas e incendio con allarme ottico e acustico
- Fornitore con sistemi di gestione certificati ISO 9001, ISO 14001 e sicurezza
Carro Bombolaio Requisiti di Sicurezza CIG 17 e ATEX 2026 - Domande Frequenti
Tutto quello che devi sapere sul trasporto gas su gomma con Metangas Trasporti.
Quali distanze di sicurezza deve rispettare un carro bombolaio in stabilimento?
Durante l’alimentazione diretta della rete, il DM 3 febbraio 2016 (Sezione IV) prevede distanza di protezione 10 m, sicurezza interna 10 m e sicurezza esterna 20 m. Vanno rispettati anche 15 m da linee elettriche 1-30 kV, 30 m oltre i 30 kV, e 20 m dalle rotaie ferroviarie. Le distanze aumentano del 50% per fabbricati particolarmente vulnerabili.
Cosa prevede la Linea Guida CIG 17 per il carro bombolaio?
La Linea Guida CIG 17, “Le forniture di emergenza di gas naturale mediante carro bombolaio”, definisce i requisiti di installazione ed esercizio: ubicazione e conformazione dell’area di sosta, distanze di sicurezza (rinviando al DM 3 febbraio 2016), classificazione ATEX secondo il D.Lgs. 81/08, requisiti impiantistici e di monitoraggio, e sistemi di gestione certificati per il fornitore.
Come si classifica la zona ATEX attorno a un carro bombolaio?
La classificazione segue il Titolo XI del D.Lgs. 81/08. Attorno al punto di scarico e agli sfiati si genera una zona a rischio di atmosfera esplosiva, classificata in zona 0, 1 o 2 secondo probabilità e durata della presenza di gas. Le attrezzature nella zona devono essere certificate ATEX, e gli sfiati posizionati ad almeno 3 m dal piano di campagna.
Serve un'area recintata per il carro bombolaio in stabilimento?
La normativa privilegia l’ubicazione entro aree già recintate all’interno dello stabilimento. L’area di sosta deve avere pendenza massima 1%, essere sgombra da vegetazione per almeno 7 m dalla proiezione del veicolo e bonificata da elementi di innesco. Se l’area è vicina alla carreggiata, servono autorizzazioni delle autorità competenti.
Chi è responsabile della conformità dell'installazione del carro bombolaio?
La responsabilità è condivisa: il fornitore deve garantire mezzi conformi, sistemi di gestione certificati e rispetto delle procedure, mentre lo stabilimento committente deve assicurare che l’area di installazione rispetti distanze, classificazione ATEX e requisiti del DM 3 febbraio 2016. RSPP e HSE verificano la conformità complessiva prima di autorizzare l’esercizio.
